國家標準設計圖集號04S301第52頁

可根據具體需求選配精裝地漏面板，主要用于衛生間使用

DY-D型主主體，配件均采用ABS優質工程塑料，多個∮50進水口有一個可以為∮75，排水口：∮50或∮75。

DY-D型由上中下三部分組成

---------------------------------------------------------------------------------------------------------------------------------

●上主體預埋在樓板內，設有防水冀環，表面起伏利于樓板接合，內置永磁裝置，阻止D型存水盤內的水的蒸發和蜂螂、蟻
子等爬出地面；

●中主體是萬向三通:上接口(進水口)和上主體下接口通過截取不同長度的50管材連接，萬向三通中接口(進水口)和洗臉盆或浴缸接口連接，萬向三通下接口(排水口)和下主體D型萬向存水盤上接口盤旋鏈接，用膠水固定；

●下主體是萬向存水盤根據流水設計，排水阻力小，自清能力強，內存5cm水封，水封內存水量大，存水盤連接的萬向彎頭上接口（進水口）和洗臉盆或浴缸接口連接，最后通過存水盤的橫排水口排出。在使用大于二個進水口時，應應用Φ75排水口。

---------------------------------------------------------------------------------------------------------------------------------

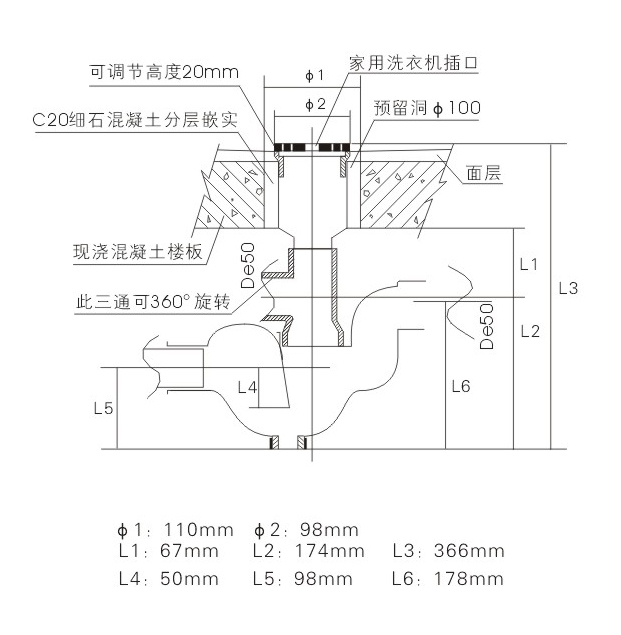

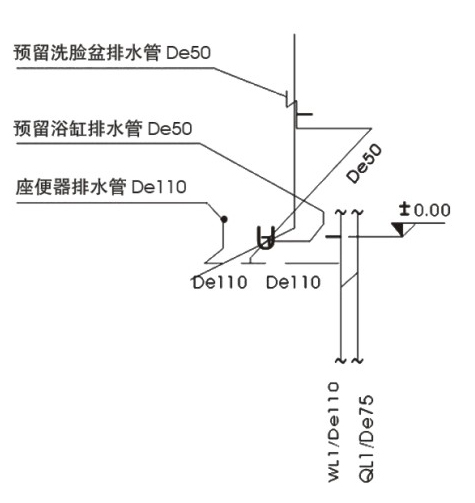

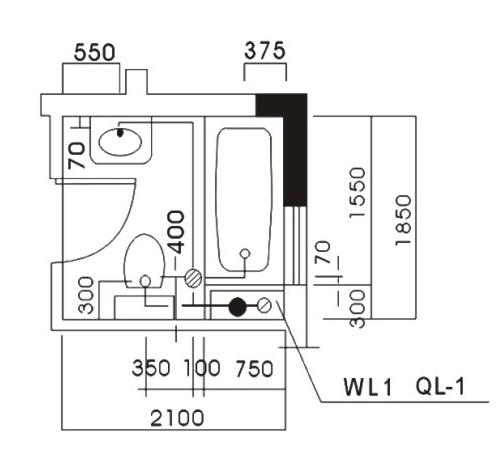

●安裝示意圖
